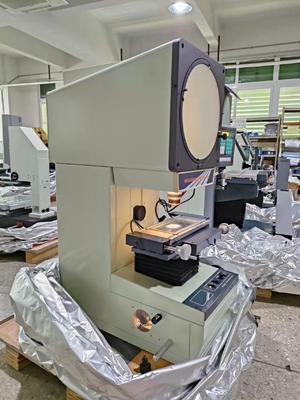

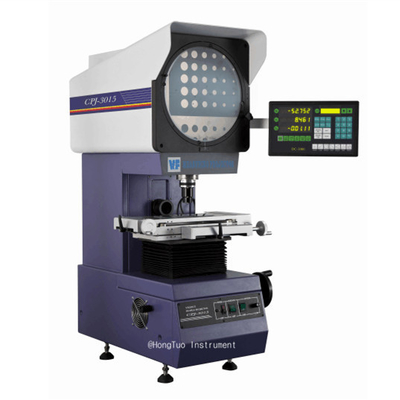

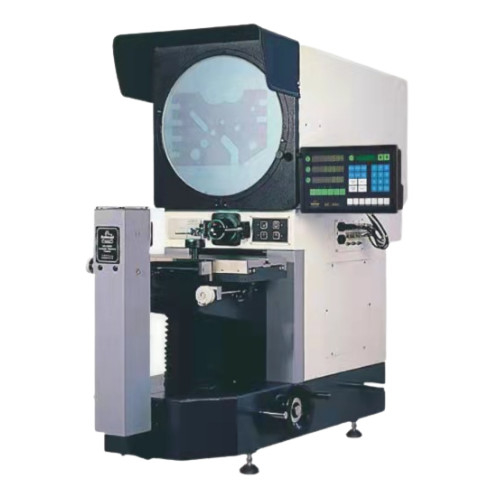

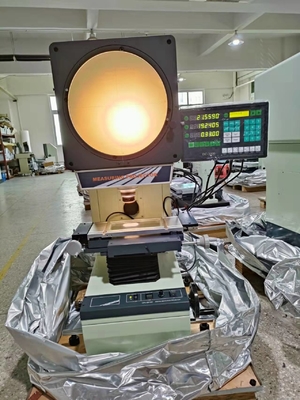

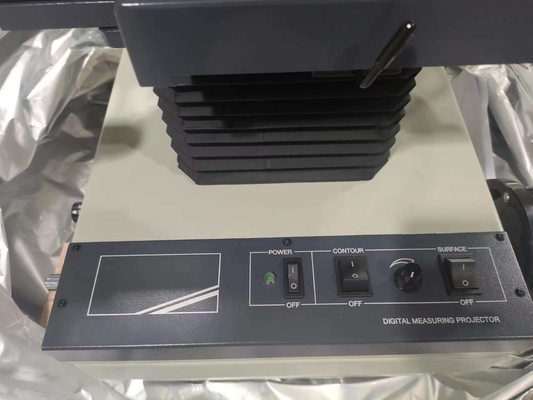

Горизонтальный оптический проектор профиля CPJ-3020W, измерительная машина для испытаний зубчатых колес, винтов и пружин
Продукт BКраткое описание:
Горизонтальные проекторы профиля, эргономичные измерительные приборы с надежной механической структурой и высокоточным увеличением, специально разработаны для измерений, которые не могут быть легко или эффективно выполнены традиционными (вертикальными) проекторами профиля. Системы позволяют инспектировать и измерять профиль, сечение, поверхность и контур сложных заготовок, таких как фрезы, колесные зубчатые колеса, винты и пружины.
Особенности:
1. Горизонтальный проектор профиля
2. Простота в эксплуатации
3. Разрешение линейной шкалы: 0,5 мкм
4. Мощное цифровое считывающее устройство для легкого и точного измерения
5. Надежность и экономичность
6. Точность и аккуратность
7. Низкая стоимость обслуживания
8. Опциональное проприетарное программное обеспечение
Спецификация:
| Модель |
CPJ-3020W |
CPJ-4025W |
| Перемещение по оси X (мм) |
200 |
250 |
| Перемещение по оси Y (мм) |
100 |
150 |
| Размер рабочего стола (мм) |
400×150 |
450×200 |
| Диапазон поворота |
±15° |
±15° (может быть изготовлен на заказ до ±25°) |
| Разрешение (μм) |
0,5 |
| Погрешность индикации (мм) |
Оси X, Y: (2,5+L/100). Ось Z: 3,5+L/50 (L - длина измеряемого объекта. Единица измерения: мм) |
| Перемещение по оси Z (мм) |
75 (фокусировка) |
100 (фокусировка) |
| Вес (кг) |
160 |
240 |
| Размеры (мм) |
1090×830×1010 |
1215×646×1210 |
| Экран проектора |
Размер (мм) |
∅ 300 |
∅400 |
| Диапазон вращения |
0~360° |
| Разрешение |
1’ или 0,01° |
| Объектив (CPJ-3020W) |
Увеличение |
10× (опционально) |
20× (опционально) |
50× (опционально) |
100× (опционально) |
| Поле зрения (мм) |
∅30 |
∅15 |
∅6 |
∅3 |
| Рабочее расстояние (мм) |
77,7 |
44,3 |
38,4 |
25,3 |
| Объектив (CPJ-4025W) |
Увеличение |
5× (опционально) |
10× (стандарт) |
20× (опционально) |
50× (опционально) |
100× (опционально) |
| Поле зрения (мм) |
∅ 80 |
∅40 |
∅20 |
∅8 |
∅4 |
| Рабочее расстояние (мм) |
93,7 |
103,9 |
95,1 |
65,7 |
35,0 |
| Система обработки данных |
Многофункциональное цифровое считывающее устройство DC-3000 |
| Освещение |
Проходящий свет: галогенная лампа 24 В/150 Вт. Отраженный свет: галогенная лампа 21 В/150 Вт. |
| Аксессуары |
Принтер, детектор края, измерительное программное обеспечение M2D-CPJ и т. д. |
| Источник питания: AC 100-240 В 50/60 Гц. Общая мощность: 450 Вт |
