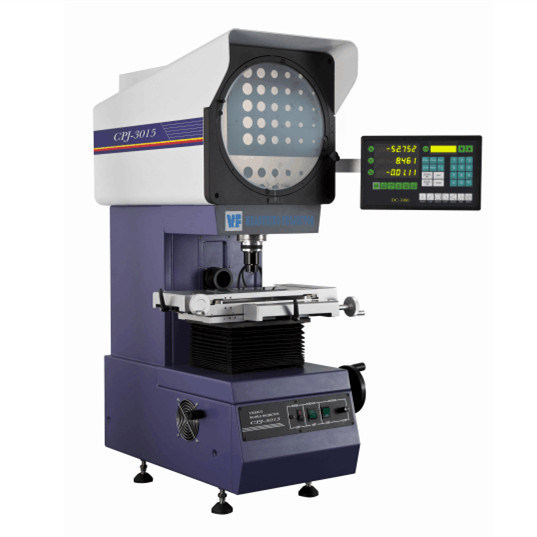

Высококачественный 3D-проектор профиля, оборудование для измерения профиля проектора
Особенности:
Оснащенный переключателем и многофункциональным счетчиком обработки данных,профильный проектор обладает стабильной производительностью.Удобный выход данных и функция отбора образцов повышают эффективность.
Использование:
1Профильный проектор в основном используется для измерения длины механических частей,
угол, контур и форма поверхности.
2Широко используется в измерительном, электронном, аэрокосмическом оборудовании, легкой промышленности, колледже, научно-исследовательском институте и отделе измерений.
3. Этот инструмент может осматривать все виды поверхности и контуры сложной работы-детали, камеры, винтовой нити, решетка, выполнять фрезер и так далее.
Спецификация:
| Модель |
CPJ-3015 |

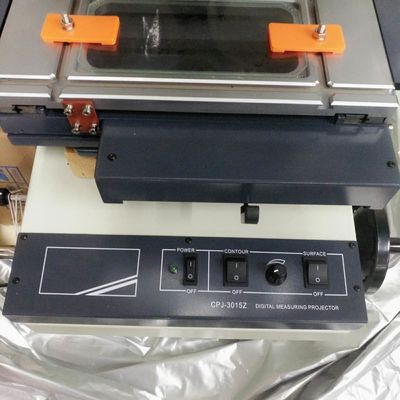

| Таблица |
Размер металлического стола (мм) |
340X152 |
| Размер стеклянного стола (мм) |
196X96 |
| Проезд по оси х ((мм) |
150 |
| Движение по оси Y ((мм) |
50 |
| Проезд Z-оси ((мм) |
90 для фокусировки |
| Точность измерений |
(3+L/50) мкм |
| Разрешение ((ось X, ось Y) |
0.0005 мм |
| Размер экрана (мм): |
Ø 312 Используемый диапазон>Ø 300 ((с линией метра) |
| Диапазон вращения экрана: |
0°~360° |
| Разрешение вращающегося угла |
1′ или 0,01° |
| Очки |
Увеличение |
10X вариант |
20X вариант |
Опция 50X |
100x опцион |
| Вид объекта |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
| Рабочее расстояние |
77.7 мм |
440,3 мм |
38.4 |
25.3 |
| Максимальная высота заготовки |
80 мм |
80 мм |
80 мм |
80 мм |
| Система обработки данных |

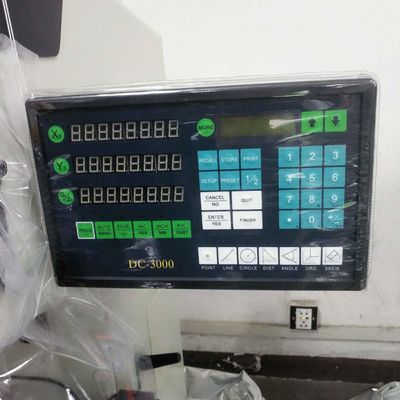

Многофункциональная система обработки данных DC-3000, представленная на английском языке, может быть использована для сбора данных и измерения точки, линии, круга, угла и расстояния. |
| Холодный |
Три фаната |
| Освещение |
Освещение передачи и отражения: галогенная лампа 24В/150Вт. |
| Сила |
110V/220V ((AC), 50/60HZ, общая мощность=400W |
| Размеры |
780*780*1100 мм |
| Вес |
180 кг |
