Основной слой маски из мельтблауна изготовлен из полипропилена ПП, расплавленного при высокой температуре, обладающего хорошей текучестью. Диапазон индекса расплава составляет 1000 ~ 2500 г / 10 мин или выше, что относится к модифицированным пластикам сверхвысокой текучести. Невозможно завершить тест методом контроля качества MFR. Согласно стандарту ASTMD1238, датчик смещения должен быть установлен в нижней части штока поршня, что означает измерение объема экструдированного материала за единицу времени, рассчитываемое по смещению поршня за определенное время. Единица измерения - см³ / 10 мин, что является объемным методом MVR; затем через плотность расплава при 230 ° C автоматически отображается значение индекса расплава MFR в г / 10 мин; чтобы предотвратить вытекание расплавленных материалов из фильеры, этот метод требует наличия блока фильеры с хорошей герметичностью в нижней части фильеры.
Наиболее значительным преимуществом этого метода является устранение влияния механической резки, которое позволяет одновременно записывать характеристики расстояния смещения поршня и времени испытания, достигая при этом высокой точности, даже при коротком времени измерения и малом смещении поршня, например: высокая скорость потока, полипропилен ПП со временем около 0,600 с.

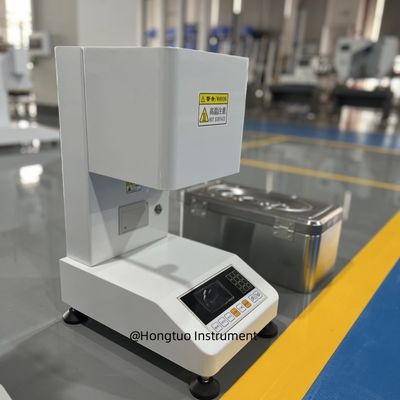

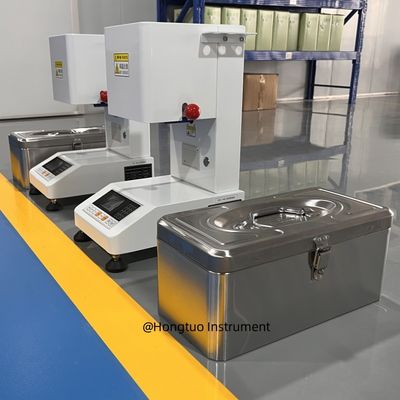

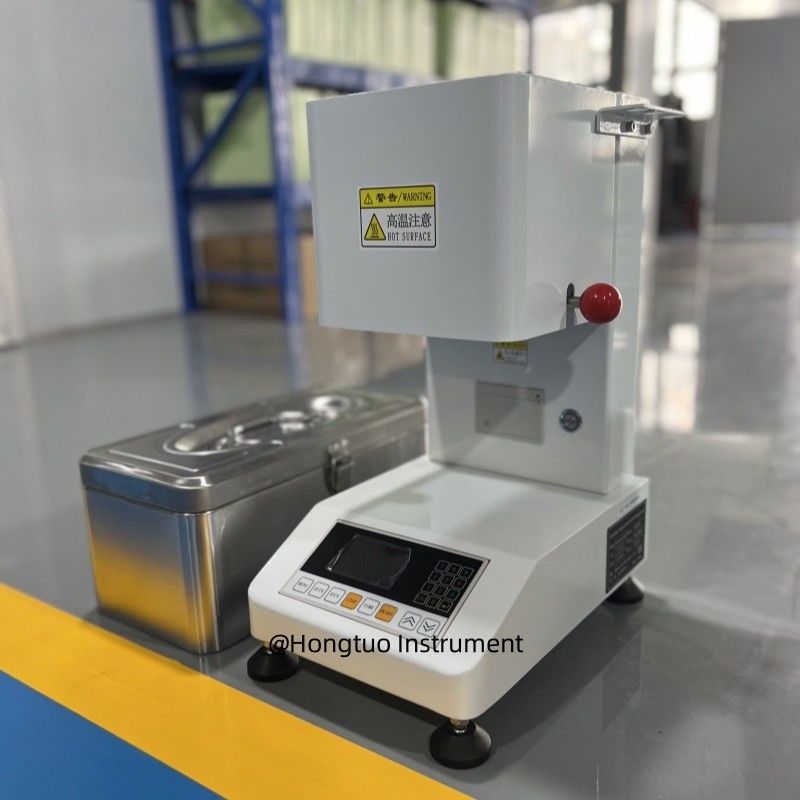

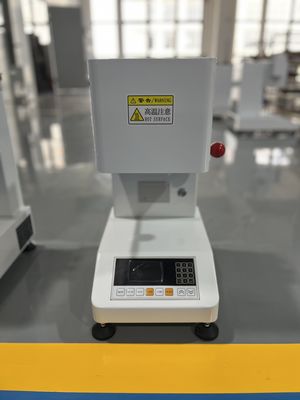

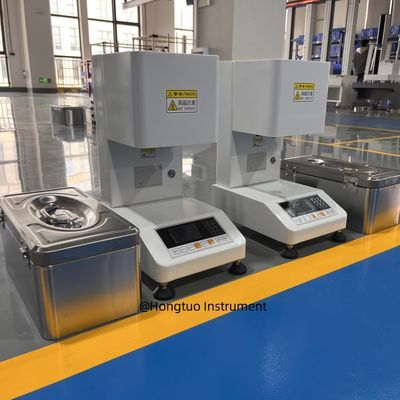

HT-3682VM разработан и произведен Hongtuo, соответствует требованиям стандарта ASTM D1238, а также стандартам ISO1133, GB / T3682-2018, JIS и другим стандартным спецификациям; он разработан и спроектирован для полипропилена ПП с высоким индексом расплава, который широко используется в производстве полипропилена ПП для масок, производства нетканых материалов, производства машин для производства нетканых материалов и других отраслях, а также в соответствующих колледжах, научно-исследовательских институтах и отделах контроля качества.
Система контроля температуры HT-3682VM-7PT использует независимую разработку двухсистемного контроля температуры, с использованием двойных нагревательных спиралей, платинового термометра PT100, с быстрой скоростью нагрева, высокой точностью температуры и другими характеристиками, дрейф температуры за 4 часа не превышает ± 0,2 ° C; датчик смещения использует высокоточный фотоэлектрический энкодер Omron из Японии с точностью 0,01 мм, который может точно и быстро отслеживать расстояние смещения расплава в выходном отверстии, то есть скорость расплава MFR, единица измерения - г / см3
* Согласно спецификациям стандартов ASTM D1238, ISO1133-1: 2011, GB / T3682.1-2018, значение MFR в вышеуказанном испытании получается из значения MVR и значения плотности при температуре 230 ° C.
Особенности:
A. Специально разработан и произведен для материалов ПП мельтблаун
B. Специальные модели, просты в использовании, могут работать любые
C. Высокая точность контроля температуры, быстрая скорость нагрева, дрейф температуры за 4 часа не превышает ± 0,2 ° C
D. Высокая точность смещения, до 0,01 мм; материал фильеры - карбид вольфрама
E. Объемное испытание без резки, результаты испытаний могут быть выведены напрямую
F. Точное время объема 0,001 с
G. Встроенный мини-принтер, может печатать данные испытаний в любое время
H. Значение плотности материала при определенной температуре может быть рассчитано по соотношению объемно-массового метода
J. Может быть подключен к компьютеру через USB, а условия испытаний могут быть установлены на компьютере через программное обеспечение, данные могут быть напечатаны и сохранены (опционально)
Различия моделей
1. HT-3682VM-BA: 4,3-дюймовый цветной экран с кнопками
2. HT-3682VM-5PT: 5-дюймовый сенсорный экран с верхней и нижней структурой или 5-дюймовый сенсорный экран с левой и правой структурой
3. HT-3682VM-7PT: левая и правая структура, двойной мониторинг температуры, 7-дюймовый сенсорный экран
Основные технические параметры
- Диапазон температур: 0 ° C - 400 ° C
- Двойное кольцо нагрева, двойная система мониторинга температуры P100 (для HT-3682VM-7PT)
- Разрешение отображения температуры: 0,1 ° C
- Точность температуры: ± 0,2 ° C (HT-3682VM-7PT: ± 0,2 ° C)
- Равномерность температуры:
± 0,5 ° C (HT-3682VM-7PT: ± 0,2 ° C)
- Разрешение измерения объема: 0,001 с, Точность: 0,01 с
- Китайский стандарт GB / 3682-2018 фильера / полуфильера диаметр: Φ 2,095 ± 0,005 мм / Φ 1,050 мм ± 0,005 мм; длина фильеры: 8,000 ± 0,025 мм / Φ 4 мм ± 0,025 мм (полуфильера опционально)
- Американский стандарт ASTM D1238 фильера / полуфильера диаметр: Φ 2,0955 ± 0,0051 мм / Φ 1,048 мм ± 0,005 мм; длина фильеры: 8,000 ± 0,025 мм / Φ 4 мм ± 0,025 мм
- Диаметр загрузочного цилиндра: Φ 9,550 ± 0,007 мм; длина: 152 ± 0,100 мм
- Диаметр головки поршня: Φ 9,475 ± 0,007 мм, длина: 6,350 ± 0,100 мм
- Точность веса: ± 0,5%
|
- Датчик измерения смещения фотоэлектрический Omron из Японии
- Материал фильеры: карбид вольфрама
- Измерение смещения
точность: 0,01 мм
- Испытительная нагрузка: 2160 г
- Обратный отсчет: 300 с
- Температура индекса расплава: 230 ° C
- Диапазон испытаний объемным методом:
0,1-3000 см3/10 мин (измерение смещения)
- Диапазон измерения массовым методом для мельтблаун материалов: (0,1 ~ 2300) г/10 мин (измерение смещения)
- Диапазон измерения массовым методом для не-мельтблаун материалов: (0,1 ~ 100) г/10 мин (измерение резки)
- Режим вывода: Мини-автоматическая печать
- Напряжение питания: AC220V ± 10% 50 Гц или AC110 / 600 Гц; выберите различное напряжение питания в зависимости от страны использования
- Вес: 60 кг
|
Стандартные аксессуары:
Основной блок * 1; принтер * 1; лоток для веса * 1; поршневой шток * 1; фильера * 1; загрузочная воронка * 1; загрузочный стержень * 1; стержень для чистки цилиндра * 1, стержень для чистки фильеры * 1; марля * 2; бумага для печати * 2; лоток для подачи * 1; шнур питания * 1; инструкция по эксплуатации * 1; сертификат * 1
Процедура тестирования
(1) Включите питание тестера индекса расплава мельтблауна HT-3682VM, отрегулируйте уровень, установите температуру 230 ° C, закройте пластину фильеры, затем поместите фильеру в загрузочный цилиндр, нажмите кнопку контроля температуры, чтобы прибор начал нагрев до 230 ° C
(2) После достижения постоянной температуры 230 ° C подготовьте 13 ~ 15 мл полипропилена ПП сырья, вылейте сырье в загрузочный цилиндр и уплотните его стержнем, затем вставьте поршневой шток с нагрузкой 325 г в загрузочный цилиндр, в это время шток смещения находится под лотком для веса, но не касается диска поршня, затем наденьте гильзу с нагрузкой 1835 г на поршневой шток, нажмите таймер, прибор начнет обратный отсчет 300 секунд.
(3) Когда обратный отсчет прибора превысит 300 секунд, раздастся звуковой сигнал, затем нажмите «Пуск», затем отодвиньте заслонку фильеры, сырье будет экструдировано под давлением нагрузки 2160 г, когда поршневой шток коснется энкодера, прибор начнет отсчет времени. Когда все сырье будет экструдировано, отсчет времени автоматически завершится. Значение MFR
расплавленного полипропилена ПП сырья будет отображено на экране. Единица измерения - г / 10 мин.
(5) Выберите результат печати на экране и автоматически распечатайте результат испытания. A
Примечание: Согласно спецификации стандарта GB / T3682-2018, значение MFR в вышеуказанном испытании представляет собой значение MVR и плотность, полученные при температуре 230 ° C.
