Испытатель ударов Izod и Charpy, оборудование для испытаний ударов из пластика Charpy Izod Pendulum HT-50D-CM
Цифровой дисплей Izod и Charpy Impact Tester используется для измерения стойкости на удар неметаллических материалов, таких как пластик, усиленный нейлон, стекловолокно, керамика, литый камень,пластиковые электрические приборыЭто обычное оборудование для проверки качества научно-исследовательскими учреждениями, университетами и производителями неметаллических материалов.Он имеет простую структуру., легкая эксплуатация и высокая точность испытаний.
¢Стандарты
ISO179 "Пластики - определение прочности на удары жестких материалов"
ISO180 "Пластики - определение силы ударных ударов жестких материалов"
GB/T1043 "Метод испытания на ударные части твердых пластмасс"
JB/T8762 "Машина для испытания воздействия пластмассовых хрящей"
JB/T8761 "Машина для испытания ударов из пластика"
GB/T18743 "Метод испытания на удар Charpy для термопластичных труб для транспортировки жидкости" (применяется для частей труб)
¢ Особенности

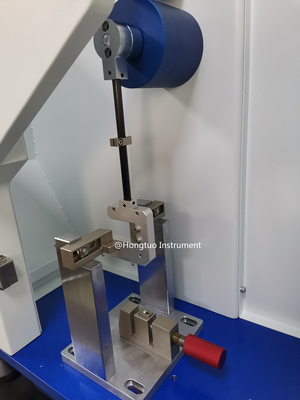

- Интегрированный удар Izod и Charpy, не нужно демонтировать светильник и держатель образца;

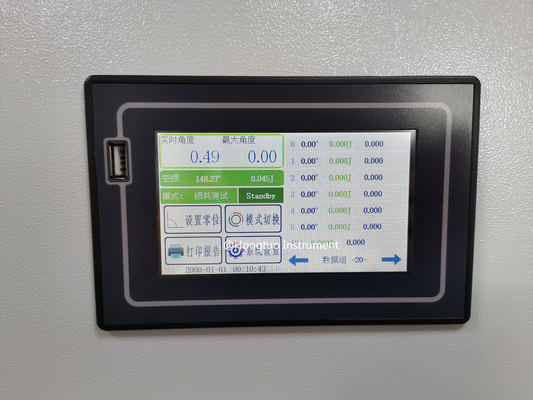

- Интеллектуальный контроллер высокой точности, оснащенный ЖК-дисплеем, может читать данные интуитивно и точно;

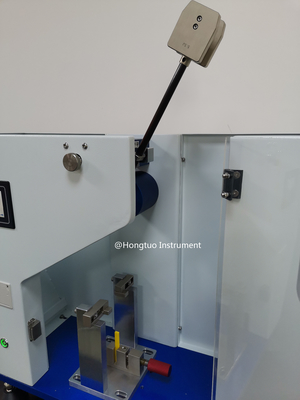

- На маятнике для удара используется маятник из углеродного волокна для улучшения жесткости материала и концентрации масс удара на центре масс маятника,чтобы избежать колебаний и увеличить срок службы;
- Принять импортный цифровой кодер высокого разрешения, и точность испытания угла выше и более стабильна;
- Ударный молот и импортные шаровые подшипники, соответствующие принципам аэродинамики, уменьшают потерю трения, вызванную машиной;
- Ударный молот и импортные шаровые подшипники, соответствующие принципам аэродинамики, уменьшают потерю трения, вызванную машиной;
- Факультативный интерфейс работы на китайском и английском языках, результаты испытаний могут быть выбраны в J/m, KJ/m2, kg-cm/cm, ft-ib/in и других единицах;
- Оборудовано тормозным устройством, что значительно повышает безопасность и эффективность испытаний.
¢ Патаметр
| Модель |
HT-5D-CM |
HT-50D-CM |
HT-5-50D-CM |
| Изод энергии маятника |
1J, 2,75J, 5,5J |
11J, 22J |
1J, 2.75J, 5.5J, 11J, 22J |
| Энергия маятника Шарпи |
1J, 2J, 4J, 5J |
7.5J, 15J, 25J, 50J |
1J, 2J, 4J, 5J, 7.5J, 15J, 25J, 50J |
| Скорость столкновения с Charpy |
20,9 м/с |
30,8 м/с |
2.9m/s ((≤5J), 3.8m/s ((≥7.5J) |
| Расстояние центра маятника Шарпи |
230 мм |
395 мм |
230 мм ((≤5J), 395 мм ((≥7,5J) |
| Скорость удара Izod |
3.5 м/с |
| Изодное расстояние центра маятника |
335 мм |
| Угол маятника |
150° |
| Точность измерений |
± 0,1% |
| Резолюция |
00,03% |
| Расстояние от ударного лезвия изода до верхней плоскости челюсти |
22 мм±0,2 мм |
| Изод радиус края филета |
R=0,8 мм |
| Радиус филета на краю столкновения |
R=2mm±0,5mm |
| Угол удара лезвия Charpy |
30°±1° |
| Радиус филета на краю столкновения |
R=1mm±0,1mm |
| Передний угол поддержки удара Charpy |
5° |
| Задний угол поддержки столкновения Charpy |
10° |
| Режим вывода |
Вывод на печать или U-диск |
| Напряжение питания |
110 ~ 230ВАК 50/60 Гц |
| Размер внешнего вида (L*W*H) |
85 см*37 см*65 см |
106 см*37 см*78 см |
106 см*37 см*78 см |
| Вес |
Около 80 кг. |
Около 100 кг. |
Около 120 кг. |
Тип образца соответствует требованиям GB1843-80, ISO180-82 и JB/T8761_1998.
Примечания: энергия маятника может быть выбрана в соответствии с требованиями.

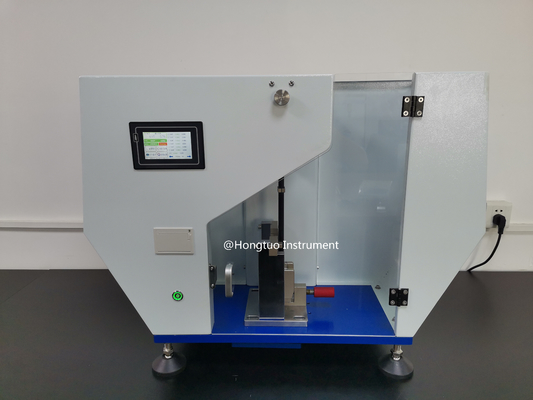

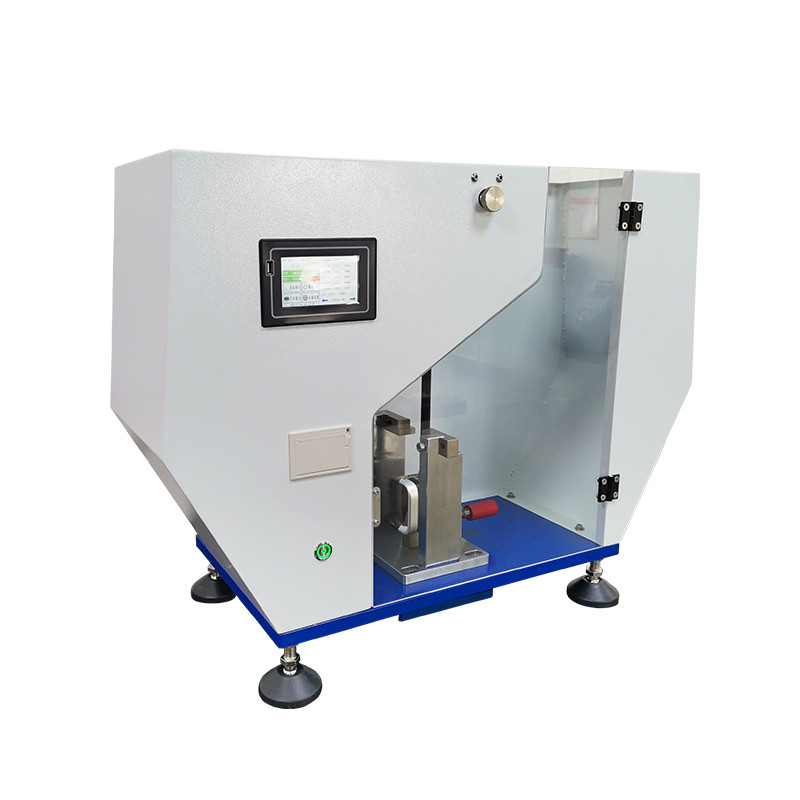

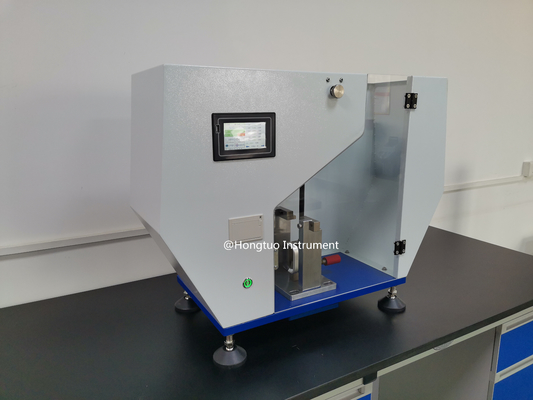

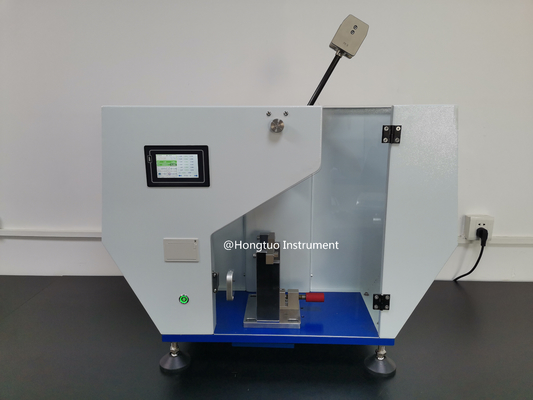

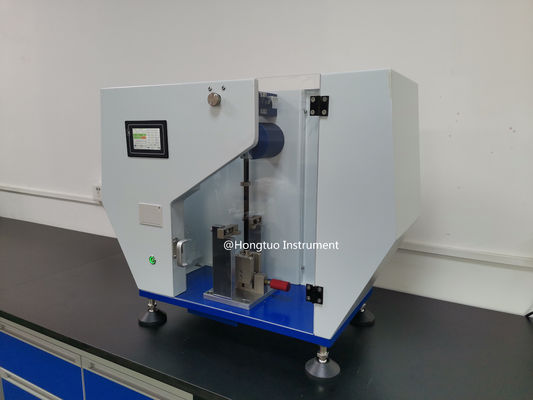

Детальные фотографии
