Экологическая испытательная камера симуляции дождевых спреев, автоматическая водонепроницаемая испытательная машина
∆Применение
Это оборудование для испытаний на дождь является нестандартным оборудованием.Искусственная симулируемая испытательная коробка для испытаний на дождь используется для внешнего освещения и сигнальных устройств и защиты корпусов автомобильных ламп.Это незаменимое испытательное оборудование в аэрокосмической отрасли., автомобилей и мотоциклов, электротехники и электроники, бытовой техники, научных исследований и других областей.
¢Технический параметр
Экспериментальное пространство: 600x600x600 (WxHxD) мм
Источник питания: 220В трехфазный 50 / 60HZ MAX 30A.
Радиус трубы маятника для распыления воды: 200 мм
Диаметр распылительной трубы: Φ16 мм
Апертура струи воды: Φ0,4 мм
Расстояние от диафрагмы струи воды: 50 мм
Сгибание распылительной трубы: 45°, 60°, 90° (регулируемое)
Скорость вращения: 4-25 оборотов в минуту 0-25 оборотов в минуту регулируемая (установка фиксируемой точки)
Давление воды: 1 кг / см2 ~ 3 кг / см2 (регулируемое)
Давление: 0 ~ 6 кг / см2 (регулируемое)
Осадки: 2,5 (+1,6) мм / мин.
Скорость вращающего устройства: 0 ~ 20 оборотов в минуту
Потокомер: 5 ‰ 10 л / мин, один набор.
Структура и особенности
1. Внутренняя SUS # 304 нержавеющая сталь пластина
2. Внешний SUS # 430 нержавеющая сталь пластина
3. Моторный насос: коррозионно устойчивый высокого давления из нержавеющей стали.
4. Тип насоса: многокрыловая конвекция.
5. вращающийся двигатель: 120 Вт регулирующий скорость двигатель с регулятором скорости.
6Двигатель вращающегося механизма: Baishan шаговая приводная группа, точное действие
7Один набор стандартных насадков JIS-S, один набор насадков SAE, один набор качающейся трубы, 18 насадков, диаметр насадки 0,4 мм.
8Поток воды: 0,1 ± 0,005 ~ 12 ± 0,05 л / мин (регулируемый)
9. диапазон испытаний: GBT 10485 JIS-(S1, S2) SAE
A. GBT 10485 Метод А
B. GBT 10485 Метод B:
C. JIS D0203 (S1-S2) S1, S2 ≈ давление воды 0.1, 0,3 Mpa; сопла 40 (материал SUS 304 из нержавеющей стали), расход 24,5 л / мин, 39,2 л / мин (подлежащее обсуждению)
D. Настраиваемая работа (работные параметры могут быть настроены)
¢Принцип работы
1.Принцип работы водяного спрея:
Водокачатель затягивает воду из резервуара воды в испытательной коробке.Резервуар воды → насос → шаровой клапан → фильтр → клапан регулирования давления → потокомер → канатная трубка (мегаметр давления воды) в коробке → сосна → пробный образец → резервуар воды
2Работы по передатчику катушек:
Двигатель трансмиссии → редуктор → поворотная → стыковочная → стойка → редуктор → стыковочный вал → качальная труба. Угол качательной трубы может регулироваться поворотной на редукторе.
Электрическое управление
1. Образцовый поворотный стол управляется цифровым регулятором скорости (также управляется преобразователем частоты, если согласовано иное),и скорость проигрывателя регулируется путем непосредственного вращения кнопки регулирования скорости.
2. Свинговая труба управляется контроллером, и любой параметр в пределах диапазона может быть свободно установлен.и время промежуточной работы и непрерывной работы могут быть установлены.
3. Вы можете установить общее время испытания в соответствии с вашими потребностями. Это оборудование также имеет функцию накопления времени.Тотализатор времени продолжает работать до последнего момента включения устройства., и тотализатор может быть очищен)
Примечание: Выше указанное управление временем контролируется соответствующим реле времени. Максимальное время настройки составляет 99 часов. Единица времени составляет час, минуту и секунду.Максимальное значение ретрансляции времени от общего времени составляет 999 часов., а единицей времени является час).
Система защиты безопасности
1. Самозащита, три фазы напряжения вышли из фазы, защита фазовой последовательности, предотвратить отказ насоса.
2Устройство защиты от перегрузки двигателя
3Устройство защиты от перенапряжения оборудования
4, без выключателя защиты предохранителя
5При высокой температуре и низком уровне воды предупреждающий свет машины указывает на автоматическое остановку машины.
6.Выключатель защиты от перегрузки водяным давлением
7Выключатель защиты от перегрузки насоса
8.Мотор установлен с защитой от перенапряжения
9.Китайский экран с инструкциями о точке отказа
7. Силовые и экологические требования:
1.Силовой источник: 220В 50Гц
2Температура окружающей среды машины поддерживается в пределах + 5 ~ + 35 °C.
3Должно быть водоснабжение (общее водоснабжение) и дренажные трубы.

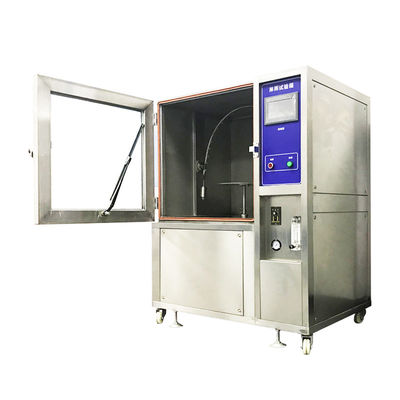

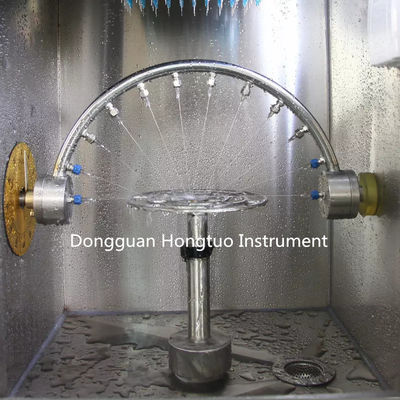

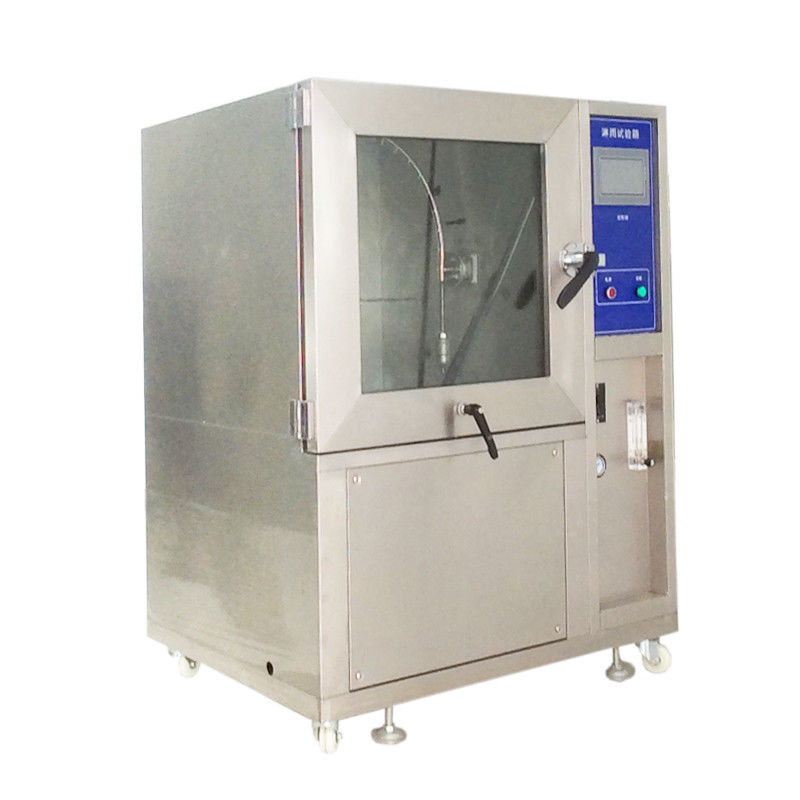

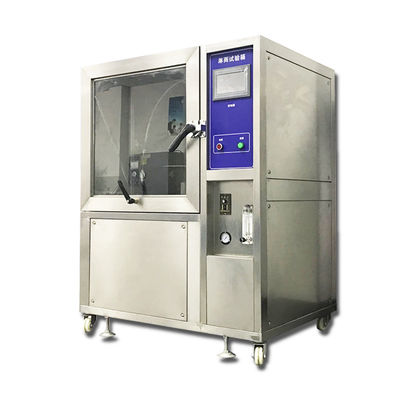

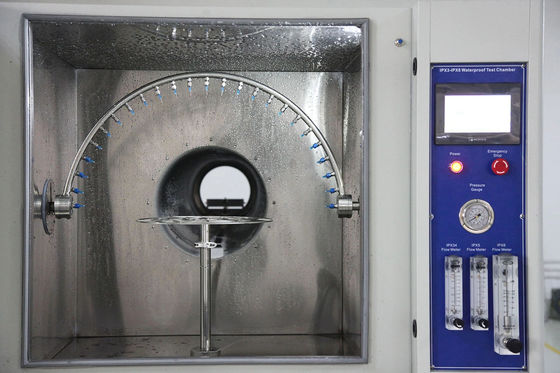

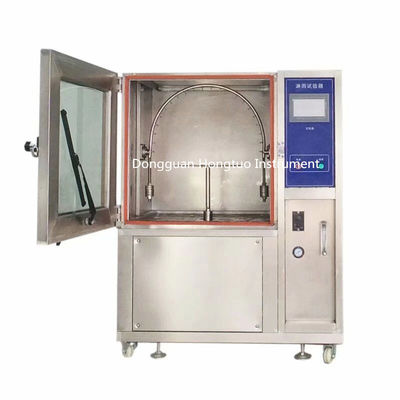

Детальные фотографии
