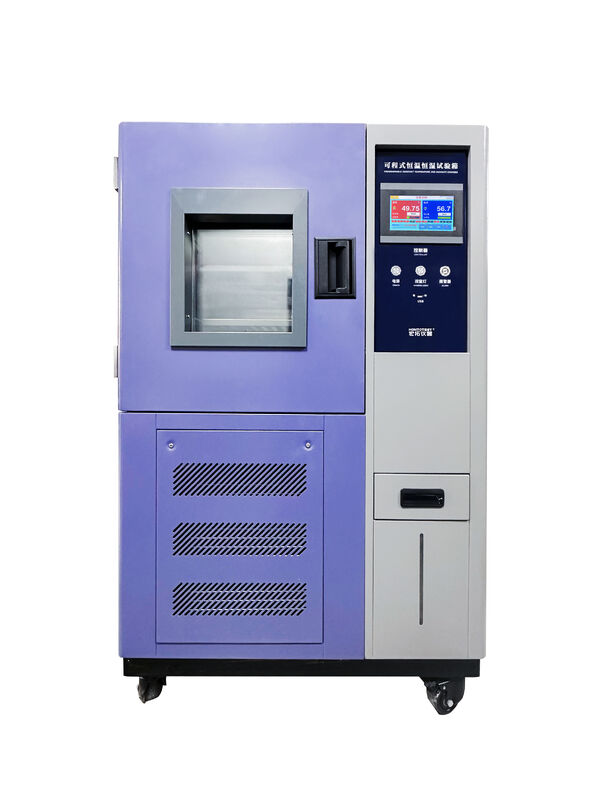

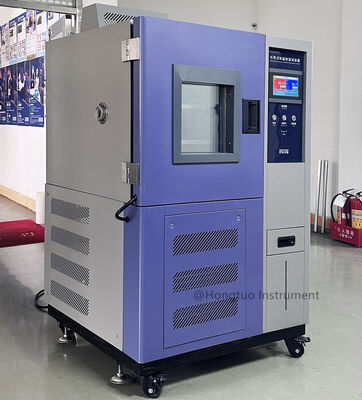

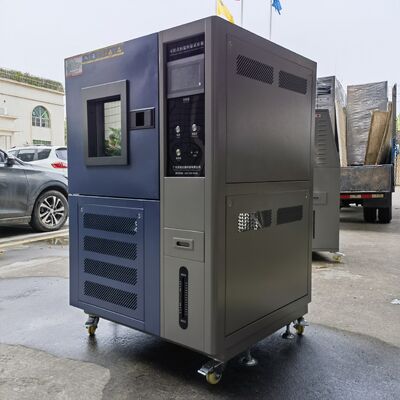

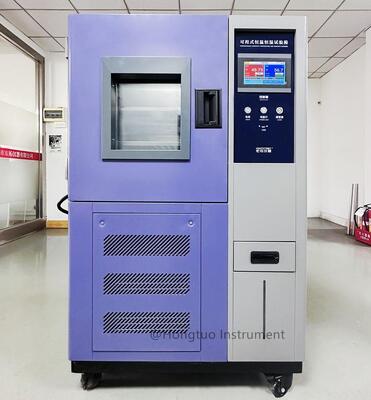

Камера испытания температуры и влажности

Продукт Применение:Этот продукт в основном обеспечивает среду с изменяющейся температурой и влажностью для научно-исследовательских и производственных подразделений, таких как аэрокосмическая, авиационная, нефтяная, химическая промышленность, автомобилестроение (мотоциклы), судостроение, электроника, связь и т. д., для пользователей для проверки комплектных машин (или компонентов), электроприборов, приборов, испытаний материалов на температуру и влажность проводится для оценки приспособляемости испытуемого продукта или для оценки поведения испытуемого продукта. Это важный метод испытаний во всем процессе разработки новых продуктов, испытаний прототипов и квалификационных испытаний продукции.

Особенности продукта:

Метод управления и особенности:

Система сбалансированного контроля температуры (BTHC) использует метод P.I.D. для управления SSR, так что количество нагрева и увлажнения системы равно потере тепла и влаги, поэтому ее можно использовать стабильно в течение длительного времени. 1. Испытательная система имеет разумную конструкцию, стандартизированный производственный процесс, красивый и солидный внешний вид.

2. Основные функциональные компоненты этой испытательной камеры используют фирменные конфигурации с надежными техническими принципами, низким рабочим шумом и хорошим энергосберегающим эффектом.

3. Согласование и сборка деталей хорошо подобраны, а основные функциональные компоненты импортированы, что повышает безопасность и надежность продукта и обеспечивает требования пользователей к длительному и высокочастотному использованию.

4. Оборудование обладает хорошей эксплуатационной пригодностью, ремонтопригодностью, хорошей температурной стабильностью и долговечностью, хорошими характеристиками безопасности, не загрязняет окружающую среду и не наносит вреда здоровью человека.

Стандарты:

GB2423[1].02 Метод испытаний при высокой температуре, GB2423[1].01 Метод испытаний при низкой температуре, GB2423[1].03 Метод испытаний при постоянной влажном тепле, GB2423[1].04 Метод испытаний при переменном влажном тепле

Соответствующие методы испытаний:

GB/T2423.1(IEC60068-2-1) Метод испытаний при низкой температуре Ab

GB/T2423.2(IEC60068-2-2) Метод испытаний при высокой температуре Bb

GJB150.4 Испытание при низкой температуре

GJB150.3 Испытание при высокой температуре

GB/T2423.3 (IEC60068-2-78) Метод испытаний при постоянном влажном тепле Cab

GB/T2423.4(IEC60068-2-30) Метод испытаний при переменном влажном тепле Db

GJB150.9 Испытание на влажное тепло

(Нагрузка на кубический метр не превышает теплоемкость стали 35 кг/м3, и отсутствует активная влажностная или тепловая нагрузка во время испытания на влажное тепло)

Он соответствует требованиям GB5170, 2, 3, 5, 6-95 "Низкотемпературное, высокотемпературное, постоянное влажное и теплое, переменное влажное и теплое испытательное оборудование для основных методов проверки параметров оборудования для экологических испытаний электротехнических и электронных изделий".

Спецификация:

Производительность: Относится к типу с воздушным охлаждением при комнатной температуре 20°C и без нагрузки

Модель

DH-80		DH-100	DH-150	DH-225	DH-408	DH-800	DH-1000	Подмодели
-20°C	3.5КВт	-40°C	-40°C	-40°C	-40°C	-40°C	-40°C	-40°C
	4.5КВт	-60°C	-60°C	-60°C	-60°C	-60°C	-60°C	-60°C
	5.5КВт	-70°C	-70°C	-70°C	-70°C	-70°C	-70°C	-70°C
	5.5КВт	Объем	Объем	Объем	Объем	Объем	Объем	Объем
80л		100л	150л	225л	408л	800л	1000л	Внутренние размеры
Ширина*Высота*Глубина мм 1050*1650*980		500*500*400	500*600*500	600*750*500	800*850*600	1000*1000*800	1000*1000*1000	Внешние размеры
Ширина*Высота*Глубина мм 1050*1650*980		1050*1750*1080	1050*1750*1080	1150*1900*1080	1350*2000*1150	1550*2150*1350	1550*2150*1550	Мощность
-20°C	3.5КВт	6КВт	6КВт	6КВт	9.5КВт	9.5КВт	-40°C	-40°C
	4.5КВт	6.8КВт	6.8КВт	6.8КВт	7КВт	12КВт	Источник питания	Источник питания
	5.5КВт	8КВт	8КВт	8КВт	8.5КВт	12КВт	Источник питания	Источник питания
	5.5КВт	8КВт	8КВт	8КВт	8.5КВт	12КВт	Источник питания	Источник питания
DH-80,DH-100 с любым температурным диапазоном:220В, однофазный (3 провода, фазный провод, нулевой провод, заземляющий провод)		DH-150,DH-225 с температурой от -20,-60,-70 до 150°C:220В, однофазный (3 провода, фазный провод, нулевой провод, заземляющий провод) DH-150,DH-225 с температурой от -40 до 150°C:380В, трехфазный (пять проводов, 1 заземляющий провод, 1 нулевой провод, три фазных провода) DH-408,DH-800,DH-1000 с любым температурным диапазоном:380В, трехфазный (пять проводов, 1 заземляющий провод, 1 нулевой провод, три фазных провода) Диапазон температур
( )°C~+150°C [Диапазон низких температур:0°C,-20°C,-40°C,-60°C,-70°C]		Температура
волатильность ±3%отн.вл.		Отклонение температуры
≤±2°C		Время нагрева
Примерно 4 градуса/мин (без нагрузки, нелинейность)		Время охлаждения
Примерно 1 градус/мин (без нагрузки, нелинейность)		Диапазон влажности
20%~98%отн.вл.		Влажность
волатильность ±3%отн.вл.		Отклонение влажности
≤3%		Температура и влажность
Диапазон управления Конструкция и материалы

(1). Материал внутренней камеры: листовая нержавеющая сталь (SUS #304 толщиной 1,0 мм)

(2). Материал внешней камеры: окраска

(3). Изоляционный материал: жесткий пенополиуретан и стекловата

(4) Система циркуляции подачи воздуха:

а.Двигатель 90 Вт

б.Удлиненный вал из нержавеющей стали

в.Лопасти вентилятора с многорядным расположением (SIRCCO FAN)

(5). Дверца камеры: цельная дверца, одно окно, открывается влево, ручка справа

а.Окно 270x360x40 мм, 3 слоя вакуумной изоляции

б.Плоская встроенная ручка

в.Задняя кнопка: SUS #304

Система охлаждения

(1). Компрессор: полностью герметичный компрессор, импортированный из Франции

(2). Хладагент: экологически чистый хладагент R404A (опционально R448A)

(3). Конденсатор: ребристого типа с охлаждающим двигателем

(4). Испаритель: ребристого типа с автоматической регулировкой нагрузки по ступеням

(5). Прочие принадлежности: осушитель, окно потока хладагента, ремонтный клапан

(6). Система расширения: система охлаждения с регулируемой мощностью

Система управления

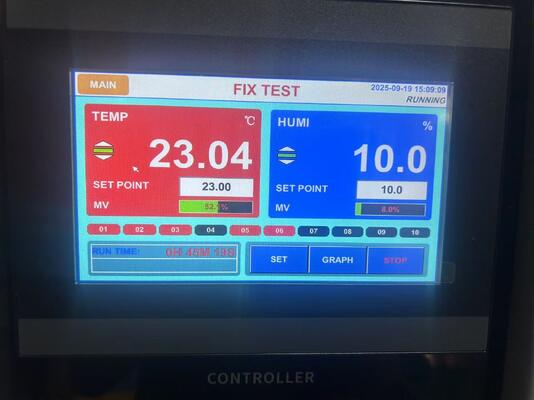

Оригинальная импортная из Южной Кореи, полноэкранный ЖК-дисплей 7 дюймов с сенсорной панелью, ввод данных через диалоговое окно, температура и влажность могут быть запрограммированы одновременно, отображение кривой, кривая заданного/отображаемого значения. Различные сигналы тревоги могут отображаться отдельно. При возникновении неисправности неисправность может быть отображена на экране для устранения неисправностей и ошибок. Множество наборов функций управления ПИД, функции точного мониторинга, отображаемые на экране в виде данных

1. Технические характеристики контроллера:

а. Точность: температура ±0.1°C+1 цифра, влажность ±1%отн.вл.+1 цифра

б. Разрешение: температура ±0.1, влажность 1%отн.вл.

в. Наклон температуры: может быть установлен от 0.1 до 9.9

г. С функциями ожидания и сигнализации верхнего и нижнего пределов

д. Выбор входного сигнала температуры и влажности PT 100Ω×2 (сухой и влажный термометр)

е. Выход преобразования температуры и влажности: 4~20MA

ж. 6 наборов настроек параметров управления ПИД, автоматический расчет ПИД, автоматическая коррекция сухого и влажного термометра

2. Функция отображения на экране:

а. Сенсорный ввод, параметры отображаются непосредственно на экране

б. Заданные (SV) и фактические (PV) значения температуры и влажности отображаются напрямую (на английском языке)

в. Может отображать номер текущей выполняемой программы, сегмент, оставшееся время и количество циклов

г. Функция накопленного времени работы

д. Значения настроек программы температуры и влажности отображаются в виде графической кривой с функцией отображения выполнения программы в реальном времени.

е. С отдельным экраном редактирования программы, вы можете напрямую вводить температуру, влажность и время.

3. Емкость программы и функции управления:

а. Доступные группы программ: максимум 100 групп

б. Доступная емкость памяти: всего 5000 сегментов

в. Повторяемое выполнение команд: каждая команда может выполняться до 9999 раз

г. Программа создается в диалоговом режиме, с функциями редактирования, очистки и вставки.

д. Настройка времени сегментов: 0~530 часов 59 минут

е. Имеет функцию памяти программы при отключении питания, которая автоматически запускается и возобновляет выполнение программы после восстановления питания (может храниться более 10 лет)

ж. Графические кривые могут отображаться в реальном времени при выполнении программы

з. С функциями регулировки даты и времени

и. Функция блокировки кнопок и экрана (LOCK)

Стандартная конфигурация

а. Шнур питания 4.0 мм x 3 жилы

б. Один USB-порт

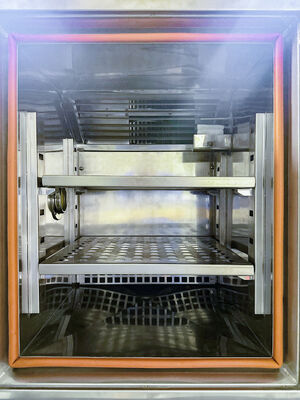

в. Два стеллажа из перфорированной квадратной стали SUS #304 из нержавеющей стали

г. 2 комплекта регулируемых рельсов для стеллажей из нержавеющей стали с шагом 40 мм

д. Одна энергосберегающая лампа для освещения окна мощностью 11 Вт

е. Слева на корпусе машины имеется испытательное отверстие диаметром 1 Ø50 мм с 1 крышкой отверстия из нержавеющей стали и 1 силиконовой пробкой.

ж. 1 шт. нетканого материала для стандартных испытаний

з. Один комплект руководства по контроллеру и один комплект руководства по эксплуатации

Другие требования

(1). Программное обеспечение для онлайн-работы

(2). Система водяного охлаждения

Окружающая среда

(1). Допустимый диапазон рабочих температур: 0~35°C(2). Диапазон гарантии производительности: 5~35°C

(3). Относительная влажность: не более 85%

(4). Атмосферное давление: 86~106 кПа

(5). Отсутствие сильных вибраций вокруг

(6). Отсутствие прямых солнечных лучей или других источников тепла

(7). Естественный дренажный выход: * В дренажной трубе не должно быть выступов, а пол помещения не должен иметь сильного уклона.

Условия подачи воды для увлажнения

чистая вода

Список конфигурации

№

Наименование детали
