Испытатель кольцевого сжатия бумаги / Машина для испытания на краевое сжатие / Машина для испытания на прочность при сжатии
1. Введение:

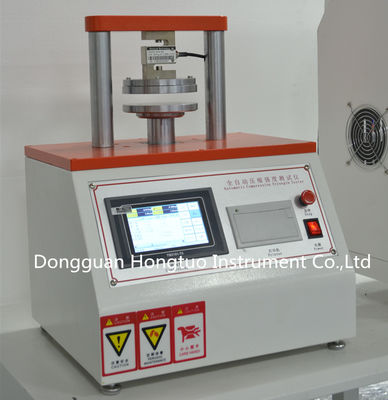

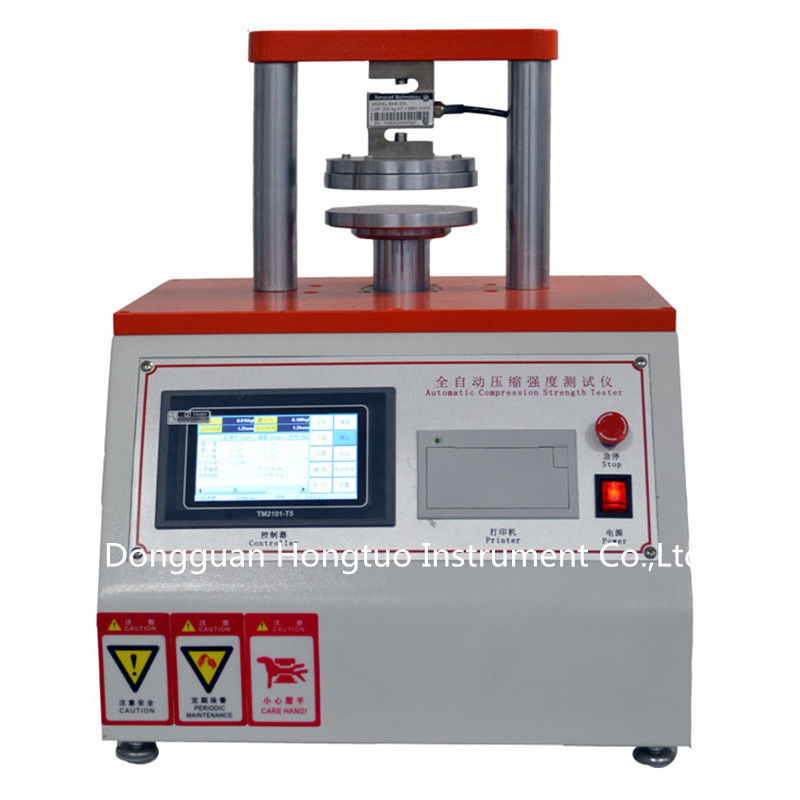

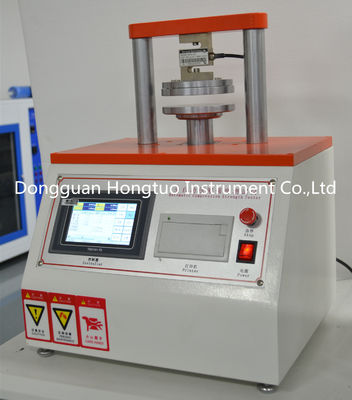

Прибор для испытания на краевое сжатие картона ECT Tester - это новый тип прибора для испытаний на сжатие, разработанный нашей компанией в соответствии со спецификациями национального стандарта. Благодаря механической и электрической
интегрированной конфигурации, прибор хорошо спроектирован с использованием современной теории механического проектирования и человеко-
ориентированных критериев проектирования и микропроцессора. Прибор имеет верхнюю прижимную плиту фиксированного типа, что обеспечивает
высокую точность. Он применяется для испытаний на кольцевое сжатие (RCT), краевое сжатие (ECT), плоское сжатие (FCT),
испытание на адгезию штифтов (PAT) и испытание на гофрированный картон (CMT).
2. Применение:
Прибор для испытания на краевое сжатие картона ECT Tester подходит для бумаги, картона, гофрированного картона, гофрированной упаковки.
3. Стандарты:
Прибор для испытания на краевое сжатие картона ECT Tester соответствует ISO 3035, ISO 3073, ISO 7263, GB/T 2679.8, GB/T 6546-1998, GB/T 6548, GB/T 2679.
4. Характеристики:
1. Высокоскоростной возврат после завершения испытания
2. Используется импортный шаговый двигатель с сервоуправлением
3. Результаты испытаний могут быть измерены, статистически обработаны и распечатаны автоматически, а данные могут быть сохранены.

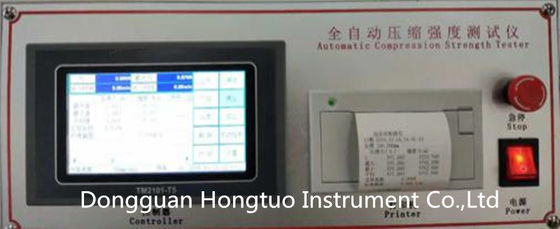

4. Синий ЖК-дисплей, который может отображать время сжатия и нагрузку в реальном времени.

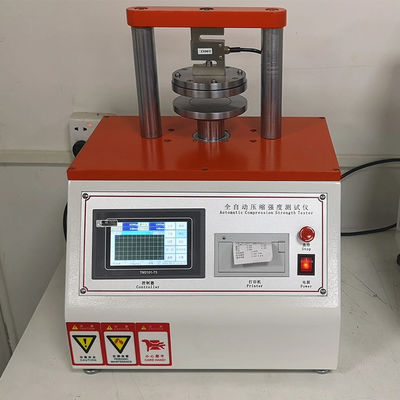

Прибор для испытания на сжатие PN-CT300B может отображать график сжатия в реальном времени.
5. Новое программное обеспечение для ПК, способное управлять данными и анализировать их, а также обмениваться данными с ПК. (Только для
типа PN-CT300B-PC)
6. Термопринтер, высокая скорость и бесшумность.
7. Используется современная концепция проектирования механической и электрической интеграции, что обеспечивает компактную конфигурацию,
приятный внешний вид и удобное обслуживание.
Технические характеристики:
| Параметр |
Технический индекс |
| Диапазон измерения |
(0～3000Н)(0-30000Н/М) |
|
Разрешение
|
1Н |
| Точность индикации |
Погрешность индикации ±1%, вариация индикации ≤1% |
| Скорость испытания |
(12,5±2,5) мм/мин |
| Степень параллельности верхних и нижних прижимных плит |
＜0,05 мм |
| Стандартная прижимная плита |
Ø100 мм |
| Максимальное расстояние между верхними и нижними прижимными плитами. |
около 70 мм |
| Режим отображения |
ЖК-дисплей на английском языке |
| Функция печати |
Высокоскоростной термопринтер (содержание печати: серийный номер, максимальное значение, минимальное значение, пиковое значение, среднее значение и т. д.)
|
| Рабочее электропитание |
AC220V 50Hz |
| Вес машины |
около 45 кг |
| Размер |
360 мм × 330 мм × 550 мм |
| Стандарты проектирования |
CNS2956, JIS P8126, TAPPI T472, GB/T2679.6-1996, GB/T6548-1998, GB/T6544-2008 |
Стандартная комплектация:одна зажим
Дополнительная комплектация: пробоотборник для краевого сжатия; пробоотборник для кольцевого сжатия, центральная пластина для кольцевого сжатия; приспособление для плоского сжатия; приспособление для испытания на склеивание (опционально)

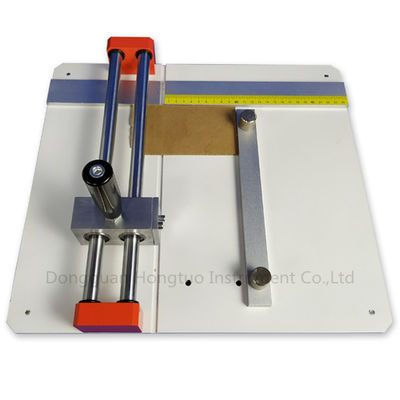

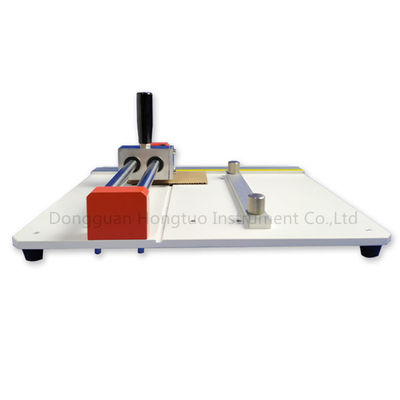

Пробоотборник для испытания на краевое сжатие: в основном используется для отбора проб при испытании на краевое сжатие и испытании на отслаивание
Технические параметры пробоотборника для испытания на краевое сжатие:
Максимальная толщина образца: 18 мм
Стандартная длина образца: 100 (80) мм ± 0,5 мм
Стандартная ширина образца: (25 ± 0,5) мм
Габаритные размеры: 390 мм (длина) × 350 мм (ширина)
Вес нетто продукта: ≤ 9,0 кг
Вес брутто продукта: ≤ 13,0 кг
Пробоотборник для испытания на кольцевое сжатие:Специальный пробоотборник для кольцевого сжатия подходит для вырезки образцов, необходимых для испытания на кольцевое сжатие и плоское сжатие гофрированного картона, соответствует соответствующим положениям стандарта QB/T1671 и является необходимым и специальным пробоотборником для испытания на кольцевое сжатие бумаги (RCT). Специальный пробоотборник является идеальным вспомогательным инструментом для производства бумаги, упаковки, научных исследований, контроля качества и т. д.
Основные технические параметры пробоотборника для испытания на кольцевое сжатие:
Размер выборки: 152 мм X 12,7 мм
Толщина выборки: (0,1 ~ 1,0) мм
Габаритные размеры (длина X ширина X высота), мм: 380 * 120 * 250
Вес: около 10 кг
Характеристика: Вырубка образцов, высокая точность выборки
