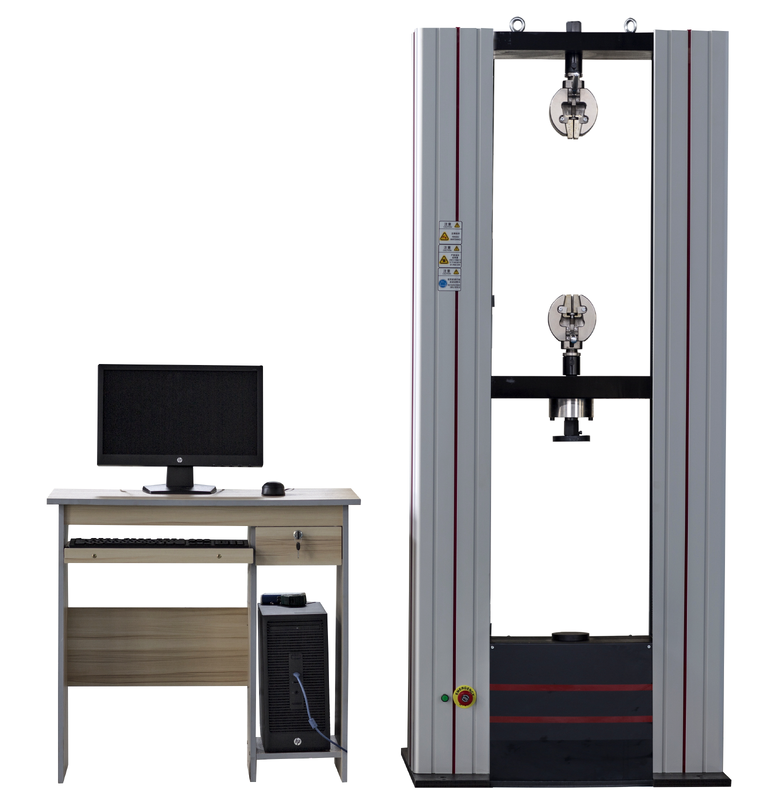

Машины для испытаний пружин с управлением микрокомпьютером для испытаний производительности пружин
Описание продукта:
This microcomputer-controlled spring tension and compression testing machine is manufactured in accordance with the technical requirements of national standards for spring tension and compression testing machinesПрофессионально разработанная автоматическая система управления и сбора данных позволяет полностью цифровое регулирование процессов сбора и контроля данных.Он может выполнять тесты на прочность и анализ на напряжение, сжатие, смещение, жесткость и другие свойства точных пружин, включая пружины напряжения, пружины сжатия, дискные пружины, пружины башни, пружины листьев, круги, пружины листьев,Композитные пружиныПроектирование испытательной машины и ее вспомогательного оборудования основано на передовых технологиях японской корпорации Shimadzu,в результате привлекательный внешний видКомпьютерная система управляет вращением сервомотора с помощью контроллера.который затем замедляется системой редукции и привозится высокоточным свинцовым винтом для выполнения сжатия и других испытаний механических свойств на образце.
Эта машина использует полностью цифровую систему управления скоростью и сервомотор с высокой точностью регулирования скорости и стабильной производительностью в качестве системы привода.Контроллер служит ядром системы управления, и программное обеспечение управления и обработки данных, основанное на интерфейсе Windows, отображает на экране испытательную силу, пиковую силу, перемещение перекрестной головы, деформацию испытания и кривые испытания.Все операции тестирования могут быть выполнены автоматически на компьютере с помощью мыши.
Система состава продукта:
(1) Главный блок: использует портовую структуру.
(2) Система трансмиссии: состоит из редуктора, точной пары винтов и направляющей части.
(3) Система привода: система управляется регулятором переменной скорости и его двигателем.
(4) Система управления измерениями: система управления измерением испытательной силы состоит из высокоточного датчика нагрузки, усилителя измерения, преобразователя A/D, регулятора напряжения и т.д.;Система управления измерением смещения состоит из фотоэлектрического кодераС помощью различной обработки сигнала, компьютерное отображение, управление и функции обработки данных реализуются.
(5) Устройство защиты безопасности: отключение образца, защита от перегрузки, защита предельной позиции луча, защита от перетока, перенапряжения, защиты от перегораживания и т.д.
Основные технические параметры:
1Стиль:
2Максимальная испытательная сила: 5000 Н
3. диапазон испытательной силы: полный диапазон
4Диапазон измерений: 0,01-50,000N
5. Точность силы испытания: ± 1%
6Разрешение смещения: 0,01 мм
7Точность измерения смещения: ± 1%
8. Натяжной ход: 650 мм
9Сжатие: 700 мм.
10Диаметр пластины: 200 мм
11Диапазон регулирования скорости смещения: от 1 мм/мин до 500 мм/мин, регулируемый в шагах
12Точность регулирования скорости перемещения: ± 1%
13Уровень испытательной машины: уровень 1
14. Ошибка указания деформации: ≤±(50 + 0,15L)
15Размеры испытательной машины: 600*500*1650 мм
16. Внешний вид: должен соответствовать требованиям GB/T2611
17. Полность: Должна соответствовать стандартным требованиям
18Защита: испытательная машина имеет защиту от перегрузки
19Электроснабжение: 220 В, 50 Гц
20Вес: 220 кг.
Введение в функцию:
a) Свободная смена: автоматически переключается на соответствующий диапазон в зависимости от размера нагрузки для обеспечения точности данных измерения.
b) Условное хранение: данные о контроле испытаний и условия образцов могут быть модулированы, что облегчает тестирование партий.
в) Автоматическое изменение скорости: скорость движущегося луча может быть автоматически изменена в соответствии с заранее установленной программой или вручную изменена во время испытания.
d) Автоматическое сохранение: данные испытания и кривые автоматически сохраняются по окончании испытания.
e) Использование процесса: Процесс испытаний, измерения, отображения и анализа выполняются микрокомпьютером.
f) Летные испытания: образцы с одинаковыми параметрами могут устанавливаться один раз и завершаться последовательно.
g) Тестовое программное обеспечение: китайский интерфейс Windows, запросы меню и работа мыши.
h) Режим отображения: данные и кривые динамически отображаются по мере прогрессирования испытания.
i) Переход по кривой: после завершения испытания крива может быть повторно проанализирована, и данные испытания, соответствующие любой точке кривой, могут быть найдены с помощью мыши.
j) Отчет о испытаниях: Отчеты могут быть составлены и напечатаны в пользовательском формате.
k) Ограничительная защита: имеются два уровня ограничительной защиты: программируемая и механическая.
Базовая конфигурация системы:
1Главное устройство испытательной машины (1 комплект)
2Сервомотор (1 комплект)
3Сервосистема управления скоростью (1 комплект)
4. Нагрузочная ячейка (1 комплект)
5. Точный шаровой винт (1 комплект)
6Система снижения скорости (1 комплект)
7Полноценная система цифрового управления (1 комплект)
8Фотоэлектрический кодер (1 комплект)
4Компьютер HP (1 комплект)
5. Принтер HP чернила (1 комплект)
6Программное обеспечение управления пружинами (1 комплект)
7. Сжатие (1 комплект)
8. Доставленные инструменты (включая инструменты и список необходимых для установки, обслуживания и эксплуатации) (1 комплект)
