| Наименование устройства |

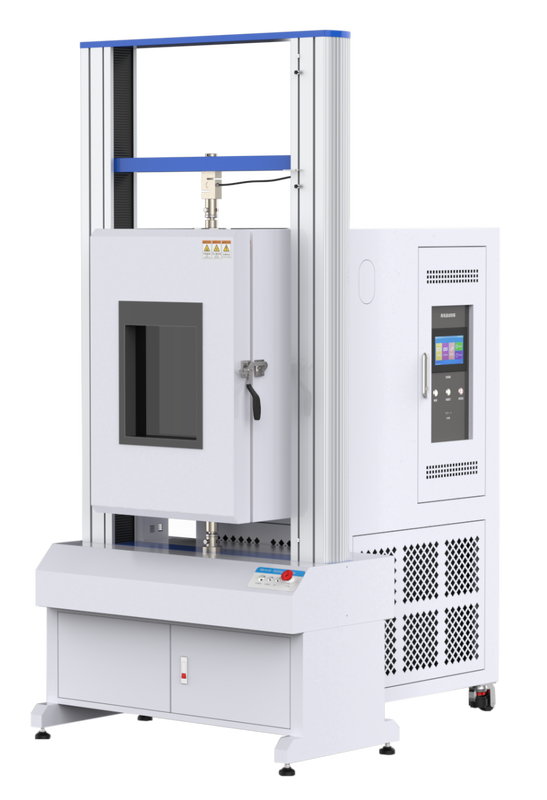

Камера для испытаний при высоких и низких температурах |
| Основная конфигурация |
Шкаф |
Тип конструкции |
Интегрированная, испытательная камера, контроллер и холодильный агрегат установлены отдельно. Материал корпуса |
| Лист нержавеющей стали SUS304 1.0 мм |
Изоляционные материалы |
| Лист нержавеющей стали SUS304 1.0 мм |
Изоляционные материалы |
| Жесткий пенополиуретан, толщина изоляционного слоя 80 мм |
Тестовое отверстие |
| Верхний и нижний центр камеры диаметром Φ80*2 |
Направляющая рама |
| Рама направляющей для камеры высоких и низких температур |
Индивидуальный размер в соответствии с основным устройством |
Система управления |
| Температурный контроллер |
Одноточечный температурный контроллер |
Характеристики контроля температуры |
| Разрешение температуры |
:±0.1℃Датчик температуры |
| Высокоточный промышленный платиновый термометр сопротивления класса А PT100 |
Режим работы |
| Постоянный (фиксированная точка). |

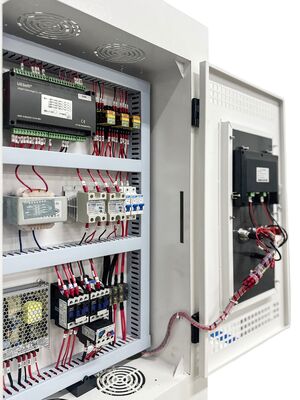

Основные электрические компоненты |
| Контакторы переменного тока Schneider, тепловые реле, малогабаритные реле, трансформаторы, твердотельные реле и т. д. |

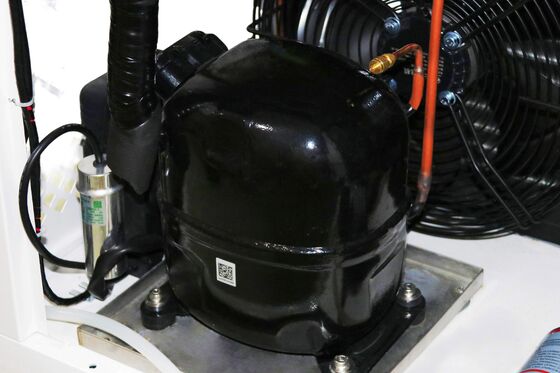

Компрессорная холодильная система Компрессор Холодильные компрессоры Электромагнитный клапан |
| Оригинальный импорт из Японии "Herigiya" |
Аксессуары |
Оригинальный импорт из Дании "Danfoss" |
| Медная трубка |
Высококачественная бескислородная медная трубка, сварка в среде азота |
| Регулирующий расширительный клапан |
Воздушное охлаждение |

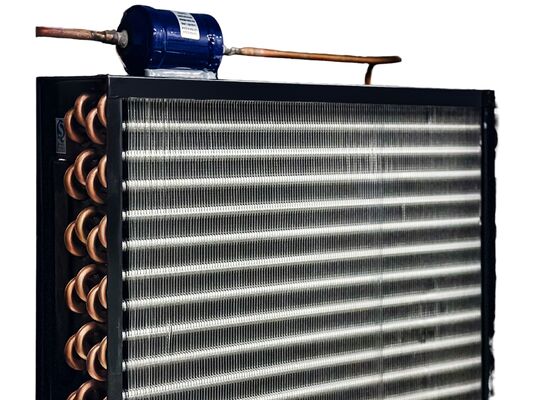

| Испаритель |
Собственная разработка, отечественный высококачественный и эффективный ребристый тип |
| Метод охлаждения |
Воздушное охлаждение |
| Особенности установки |
A. Вся холодильная система заполнена азотом и находится под давлением 2,2 МПа для проверки на утечку. |
| C. Защита камеры от перегрева |
C. Оснащена фирменной системой охлаждения рециркуляционного воздуха высокотемпературного холодильника. |
| D. Все рабочие процедуры холодильной системы полностью автоматически управляются приборами. |
Система отопления |
| Элемент контроля температуры |
| Твердотельное реле |
| Система обдува |
| Метод нагрева |
Высококачественный электронагреватель из нихромовой проволоки |
Циркуляционная система |
| Метод принудительной конвекции вентилятором |
A. Надежное устройство защиты от заземления |
Двигатель с удлиненным валом из нержавеющей стали |
| Лопасти вентилятора |
Центробежное рабочее колесо вентилятора |
| Меры по снижению вибрации |
Компрессор |
| Специальная резиновая виброгасящая прокладка |
Устройства безопасности |
| Действие сигнализации безопасности |
Аксессуары |
Конструктивные элементы испытательной камеры |
| Защита от заземления |
Студия испытательной камеры |
Независимая система защиты от перегрева |
| Компрессор |
Защита от перенапряжения/перегрева/перегрузки |
| Источник питания |
Защита от перегрузки по току/утечки |
| Аксессуары |
Описание Документация Гарантийный талон/сертификат/инструкция по эксплуатации Основные характеристики |
| Проект |
Описание Метод кондиционирования воздуха |
| Принудительная вентиляция с внутренней циркуляцией, метод сбалансированного контроля температуры (BTCH). При этом методе, когда холодильная система работает непрерывно, центральная система управления выполняет усиление, аналого-цифровое преобразование, нелинейную коррекцию и регулировку температуры на основе собранных сигналов температуры и влажности в камере. Сравнение их с заданным значением влажности (целевым значением), а результирующий сигнал отклонения рассчитывается по ПИД-регулятору для вывода управляющего сигнала, автоматически управляющего выходной мощностью нагревателя, и, наконец, доведения температуры в камере до динамического равновесия. |
Устройство циркуляции воздуха |
| Устройство циркуляции воздуха: Встроенная кондиционируемая камера, воздуховод для циркуляции и центробежный вентилятор с длинным валом, использующий эффективный холодильник и систему регулирования энергии, эффективный теплообмен через эффективный вентилятор для достижения цели изменения температуры. За счет увеличения потока воздуха, скорости воздушного потока и теплообменной способности между поверхностью нагревателя и воздухом увеличивается. За счет регулировки выходного отверстия значительно улучшается равномерность температуры испытательной камеры. |
Метод нагрева |
