Ⅰ.Применение
Машина разработана и изготовлена в соответствии с GB/T6111 Трубы из термопластов для транспортировки жидкостей ----Сопротивление внутреннему давлению----Метод испытаний и GB/T15560SСтандартный метод испытаний на кратковременный гидростатический разрыв и сопротивление постоянному внутреннему давлению пластмассовых труб для транспортировки жидкостей . Он подходит для определения времени разрушения под давлением или максимального значения мгновенного взрыва термопластичных труб и композитных труб (таких как PP-R ,PP-B ,PP-A ,PE ,PE-X ,PVC ,PVC-U и PVC-C ) при длительном постоянном внутреннем давлении и температуре .Он незаменим для производителей пластиковых труб и испытательных учреждений .
Машина соответствует следующим стандартам :
GB/T6111-2018 Метод испытаний на сопротивление внутреннему давлению термопластичных труб для транспортировки жидкостей
GB/T15560-95 Методы испытаний на мгновенный гидростатический разрыв и сопротивление давлению пластмассовых труб для транспортировки жидкостей
GB/T18742.1 Системы трубопроводов из полипропилена для горячего и холодного водоснабжения
монтаж — Часть 1 :Общие положения
GB/T18742.2 Системы трубопроводов из полипропилена для горячего и холодного водоснабжения
монтаж — Часть 2 :Трубы
GB/T18742.3 Системы трубопроводов из полипропилена для горячего и холодного водоснабжения
монтаж — Часть 3 :Фитинги
GB/T13663 Полипропиленовые трубы для водоснабжения
GB/T15558.1 Заглубленные полиэтиленовые (ПЭ) трубы для подачи
газообразного топлива
GB/T15558.2 Заглубленные полиэтиленовые (ПЭ) фитинги для подачи
газообразного топлива
GB/T18992.1 Системы трубопроводов из сшитого полиэтилена (PE-X) для горячего
и холодного водоснабжения — Часть 1 :Общие положения
GB/T18992.2 Системы трубопроводов из сшитого полиэтилена (PE-X) для горячего
и холодного водоснабжения —Часть 2 :трубы
GB/T10002.1 Трубы из непластифицированного поливинилхлорида (ПВХ-У) для водоснабжения
GB/T10002.2 Фитинги из непластифицированного поливинилхлорида (ПВХ-У) для водоснабжения
GB/T18993.1 Системы трубопроводов из хлорированного поли (винилхлорида) для горячего
и холодного водоснабжения —Часть 1:Общие положения
GB/T18993.2 Системы трубопроводов из хлорированного поли (винилхлорида) для горячего
и холодного водоснабжения —Часть 2:трубы
GB/T18997.1 —
Часть 2 : Труба PE/AL/PE с стыковым сварным швом алюминиевой трубы ISOGB/T18997.2
Композитная напорная труба из полиэтилена/алюминия /полиэтилена —
Часть 2 : Труба PE/AL/PE с стыковым сварным швом алюминиевой трубы ISO 1167-2006 Системы пластмассовых трубопроводов - Термопластичные трубы - Определение сопротивления внутреннему давлению при постоянной температуре.
ISO13479 Определение сопротивления полиолефиновых труб для транспортировки жидкостей распространению трещин.
ISO9080 Системы пластмассовых трубопроводов и воздуховодов - Определение долговременной гидростатической прочности термопластичных материалов в форме труб путем экстраполяции (ISO9080, изд. 1.0 (2003) MOD)
ASTM D1598-2015 Труба, пластиковая, под постоянным внутренним давлением, время до отказа (без документа S/S)
ASTM D1599 Стандартный метод испытаний на сопротивление кратковременному гидростатическому давлению пластмассовых труб, трубок и фитингов1
DIN EN 921 (1995-01) Термопластичные трубы - Определение сопротивления внутреннему давлению при постоянной температуре
Ⅱ.Характеристика

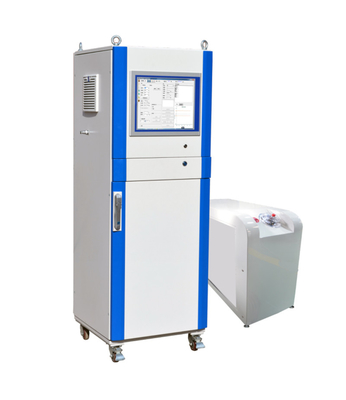

1.1 Этот прибор используется для испытания пластиковых труб в течение длительного времени при определенном диапазоне внутреннего давления.1.2 Прибор состоит из основного блока давления, станции давления, резервуара для воды, системы контроля температуры и компьютерной программной системы.

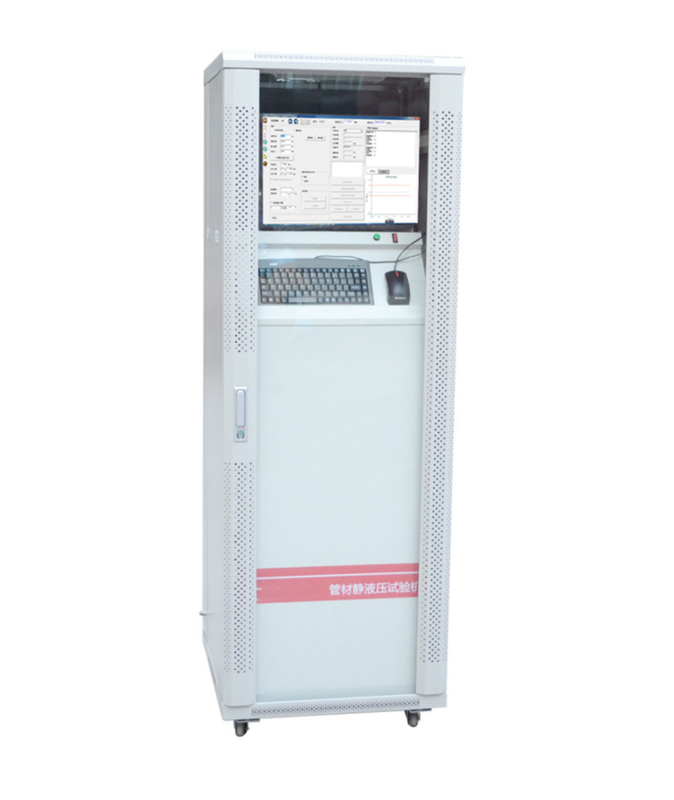

Основной блок
: Состоит из частей микроконтроля давления, автоматического заполнения давления и сброса давления, часть микроконтроля давления использует микрокомпьютерное управление MCU; оснащен высокоскоростным АЦП с высоким разрешением ∑ - дельта 16 бит, реальным временем связи с компьютером; и может автоматически заполнять и сбрасывать давление в зависимости от ситуации с давлением.
Станция давления: Ее основная функция - обеспечивать давление для основного блока, требование к нижнему пределу давления станции давления должно быть выше, чем у всех испытуемых образцов. Плунжерный насос станции изготовлен в США (большой расход, низкий уровень шума, высокое давление, не требует обслуживания).
Резервуар для воды: Состоит из части электрического открывания, части самоциркуляции, нагревательной части, части автоматического заполнения водой и изоляционной части.
Система контроля температуры: Точно контролирует температуру резервуара для воды, отображает температуру, индивидуально устанавливает температуру. Он может контролировать уровень жидкости в резервуаре на разумном уровне, в то же время он также может гарантировать температуру.
Программная система: Подключаясь к хосту давления через последовательный интерфейс RS232, она может обеспечивать настройку параметров, калибровку, сброс давления, установку нуля, амплитудную модуляцию, построение графика испытаний, запись испытаний и печать отчетов об испытаниях и другие функции.
2 ПрименениеПрибор широко используется для испытаний внутреннего давления всех видов пластиковых труб. Это идеальный испытательный прибор для строительной отрасли, производителей пластиковых труб, национальных испытательных секторов и научно-исследовательских секторов.
3 Условия эксплуатации
Для проведения испытания должны быть соблюдены следующие условия:
3.1 Температура окружающей среды: 10℃～40℃;
3.2 Относительная влажность: 30%—80%;
3.3 Отсутствие вибраций, отсутствие агрессивных сред;
3.4 Установите и отрегулируйте прибор горизонтально на прочном основании;
3.5 Отсутствие сильных электромагнитных помех и сильного ветрового воздействия;
3.6 Необходима система вытяжной вентиляции в помещении для предотвращения воздействия прибора
Ⅲ
.Основные характеристики
1. Давление и время испытания контролируются отдельно по 3 линиям2. Диапазон давления: 0~10.000 МПа
3. Максимальное рабочее давление основной системы давления 16 МПа
4. Высоконапорный поршневой насос
(1) Давление: 16 МПа
(2) Объем: 8-11,3 л/мин
(3) Скорость вращения: 920 об/мин
5. Точность контроля давления: +2% и -1% верхнего и нижнего пределов
соответственно значения испытательного давления
6. Разрешение значения давления: 0,001 МПа
7. Трансформатор: периоды выборки испытательного давления составляют 0,1 миллисекунды.
8. Диапазон времени: 0—9999 ч
9. Точность времени: 1 с
Ⅳ
.

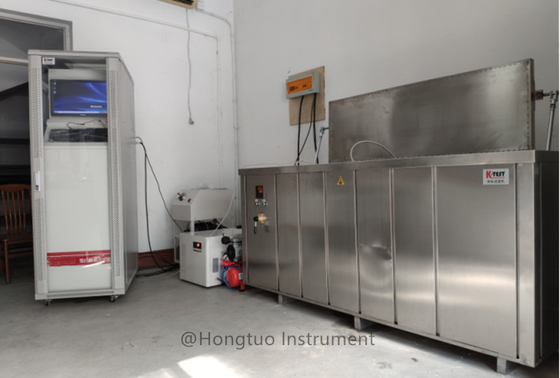

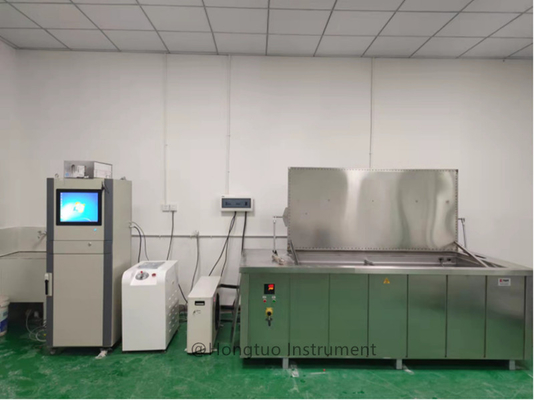

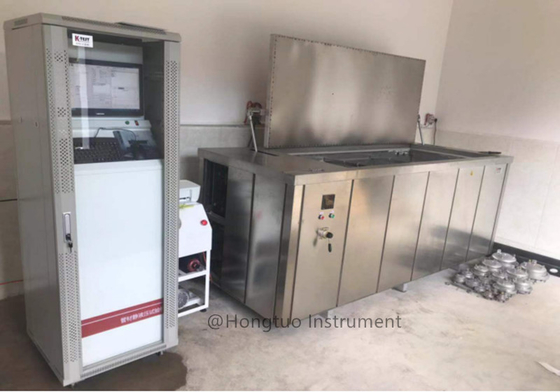

Структура и теория Высоконапорный насос создает высокое давление жидкости, которое через шланги высокого давления подается к образцам в резервуарах с постоянной температурой среды для проведения длительных испытаний гидростатическим давлением труб после измерения основным блоком системы контроля давления.
