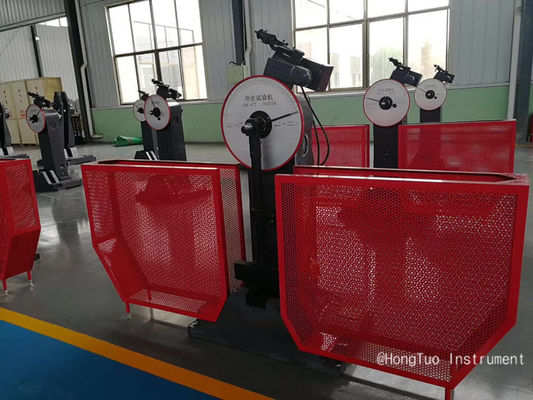

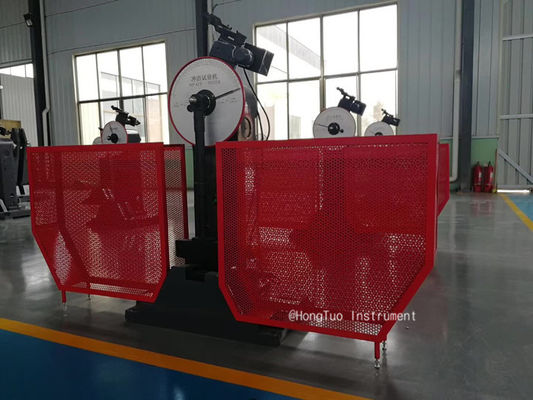

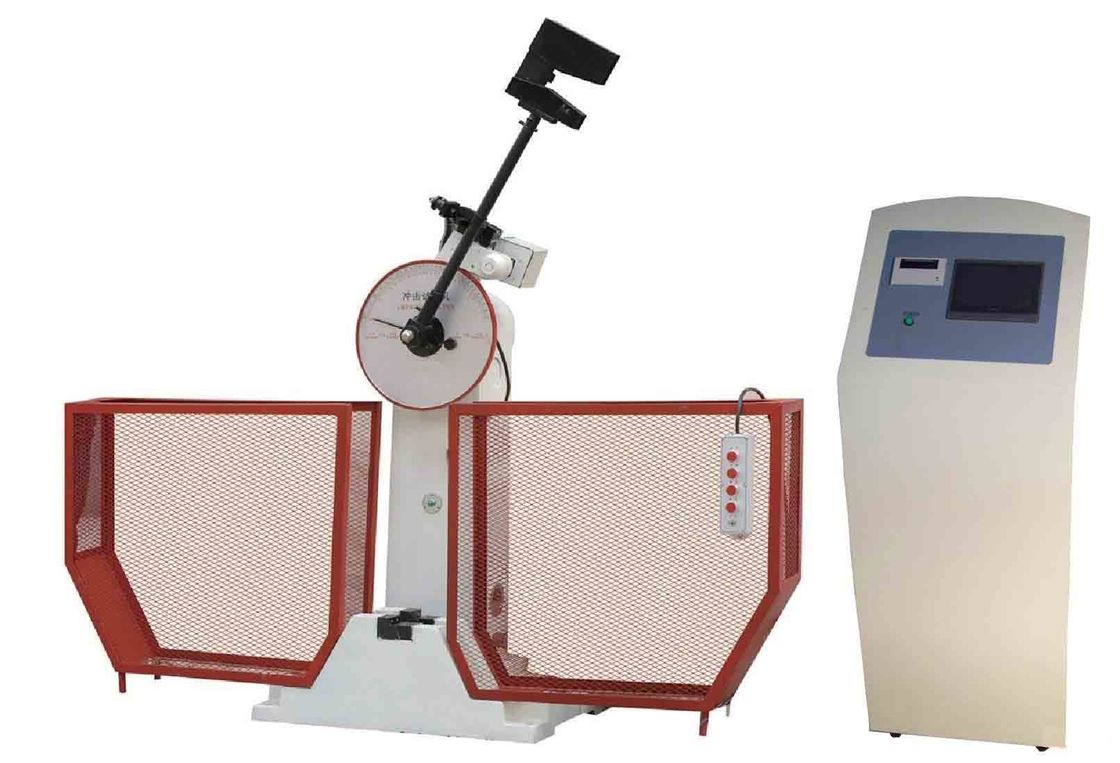

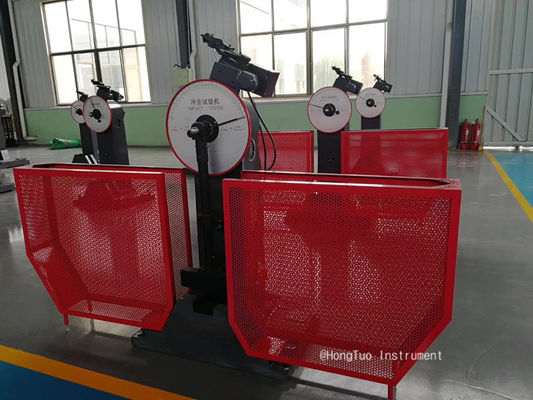

Цифровой испытатель ударной вязкости по Шарпи с цифровым дисплеем DB-300B для металлов, машина для испытания на удар маятником по Изоду с сенсорным экраном
1.Краткое введение
Испытательная машина с цифровым дисплеем и сенсорным управлением является новым типом испытательной машины, выпущенной нашей компанией. После непрерывного технического обновления и совершенствования в последние годы продукт достиг передового отечественного технологического уровня, и пользователи были вовлечены в области черной и цветной металлургии, машиностроения, университетов, научно-исследовательских институтов и других областей. Продукция также экспортируется в Австралию, Индию, Малайзию, Турцию, Бразилию и другие страны и получила высокую оценку отечественных и зарубежных пользователей.
2.Применение
Эта машина подходит для механической металлургии, аэрокосмической промышленности, колледжей и университетов, научно-исследовательских институтов и других областей для измерения значения ударной вязкости металлических материалов и ударной стойкости металлических материалов при динамической нагрузке.
3.Стандарты
ASTM E23, ISO148-2006 и GB/T3038-2002, GB/229-2007, ISO 138, EN10045.
4.ОсновноеВведение в функции
Полуавтоматический: Вручную поднимать маятник во время испытания, вручную выгружать материал после завершения, а затем проводить разгрузку и удар. После завершения удара устройство автоматически поднимает маятник. Площадь удара и ударная вязкость будут отображаться в системе после каждого эксперимента. Три испытания составляют группу, и система автоматически рассчитывает среднее значение трех энергий удара после завершения одного набора.
Функция хранения:Может хранить 100 наборов экспериментальных данных, включая название испытания, исходное значение испытания, среднее значение, время испытания и другую информацию.
Функция печати: (опционально) Печать текущих данных испытания через микропринтер.
Многоуровневая энергия:Устройство поддерживает несколько молотков с различными уровнями энергии.
5. Спецификация
1) Энергия удара: 300 Дж, 150 Дж
2) Диапазон шкалы циферблата и значение деления:
| Модель |
DB-300 |
| Диапазон энергии |
0-300 Дж 0-150 Дж |
| Деление |
2 Дж 1 Дж |
3) Крутящий момент маятника
| Энергия удара маятника |
300 Дж |
150 Дж |
| Крутящий момент маятника |
160.7695 Н.м |
80.3848 Н.м |
4) Предварительный угол маятника: 150°
5) Расстояние от центра маятника до точки удара (центр испытания): 750 мм
6) Скорость удара: 5.2 м/с
7) Опора образца: 40 мм
8) Радиус конца опоры образца: 1-1.5 мм
9) Угол опоры образца: 0°
10) Радиус дуги ударного ножа: 2-2.5 мм
11) Угол между двумя наклонными гранями ударного ножа: 30°
12) Толщина ударной кромки: 16 мм
13) Спецификации образца: 10 * 10 * 55 мм
14) Вес испытательной машины: около 500 кг
15) Размеры испытательной машины: 2124*600*1340 мм
16) Мощность: трехфазная трехпроводная система 50 Гц 380 В 180 Вт (основной двигатель)
6. Стандартная комплектация
1) Хост: один.
2) Маятник:
Спецификации, большой маятник 300 Дж, малый маятник 150 Дж.
Количество, по одному, всего два.
3) Модель пролета: Спецификации, L=40. Количество, один.
4) Центральный блок образца: спецификации, L = 40 (V. U) тип. Количество, один.
5) Разрядник: количество, один.
6) Стопорное движение: Спецификации, S = 30. Количество, один.
7) Шестигранный ключ: Спецификации, S=14. Количество, один.
8) Винт для выравнивания основания: Спецификации, M16 × 200. Количество, четыре комплекта.
9) Зажим (включая кронштейн): Количество, одна пара. Обратите внимание, что он установлен на хосте.
10) Комплект ЖК-таблицы с сенсорным экраном.
7. Условия эксплуатации
1) Температура в помещении в диапазоне 10-35°C;
2) Относительная влажность не более 85%;
3) В среде, свободной от коррозионных сред;
4) Установлен на бетонном фундаменте толщиной не менее 150 мм или закреплен на фундаменте весом более 880 кг;
5) Уровень установочной опорной поверхности на основании отрегулирован в пределах 0,2/1000;
