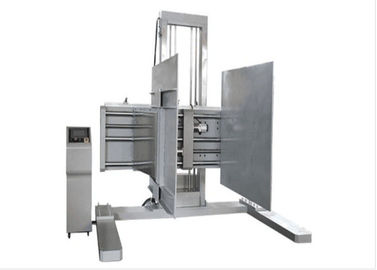

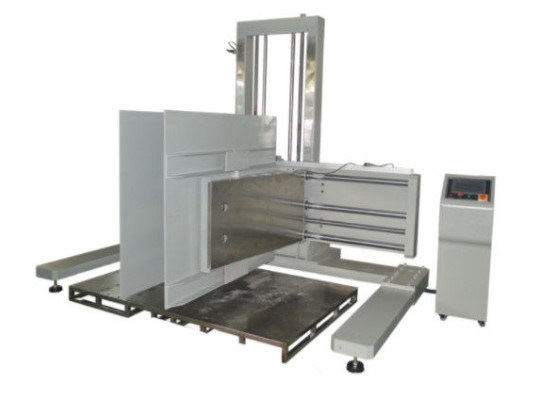

Проверка силы зажима в картонной коробке / счетчик / испытательная машина / оборудование / прибор для упаковки
Устройство для испытаний упаковки используется для моделирования воздействия крепления двух фанеры на упаковку и груз при погрузке и разгрузке упаковки.Оценка прочности зажима упаковки применима к упаковке кухонной посудыОн особенно подходит для испытания прочности упаковки, требуемого SEARS в Соединенных Штатах.
Стандарт конструкции:
ASTM D6055, US SEARS Enterprise Standard, или Специфические пользовательские нестандартные требования
Основные технические параметры:
- Плитка может осуществлять зажимание, открывание, подъем, падение и другие действия и цикл;
- Оборудованы датчиком силы и цифровым дисплеем для калибровки силы зажима;
- Сила зажима: 10-2000 кг необязательно;
- Точность датчика: 1/20000, точность измерения 1%;
- Движение подъема: Движение подъема 0-1200 мм
- Сдвиг зажима: 100-2000 мм, точность сдвига зажима: ± 0,5 мм;
- Скорость эксперимента с застежкой: 12,7 М/мин (регулируемая)
- Размер зажимательной пластины: 1200 × 1200 мм;
- Пространство крепления: максимум W1200 × D1200 × H1200mm;
- Пространство крепления: минимум W400 × D1200 × H1200mm;
- скорость зажима: 5 ~ 50 мм/мин регулируемая;
- Пространство подъема: 100 ~ 600 мм регулируемое, также может быть в соответствии с требованиями пользователя;
- Контур: 3810 × D1900 × H2100 мм
- Вес: около 780 кг;
- питание 380В/50Гц;
- Управление: Использование ПЛК программирования управления, удобная работа, стабильная производительность
- Мощность: Kgf/N/Lbf
- Контроллер мощности: LCD-дисплей показывает максимальное значение силы разрыва
- Автоматический режим остановки: верхний и нижний предел остановки;
- Скорость эксперимента с застежкой: 12,7 М/мин (регулируемая)
- Режим передачи: сервомотор
- Защитное устройство: защита от утечек, ограничение пробега;
- Датчики фанеры: четыре
Структура и принцип работы
1) Нижняя пластина:
Нижняя плита использует сварочные детали с высокой жесткостью и прочностью, а поверхность установки обрабатывается после обработки старения;
Размер нижней пластины: 2,5 м в длину х 2,0 м в ширину, вокруг и в центре есть предупреждающие линии, средняя линия - это ссылка на испытуемый элемент в то же время,центр испытательной пробы для этой линии при испытании, и люди не могут стоять на нижней тарелке.
2) Передатчик луча
В перекрестной руке трансмиссии сервомоторы левой и правой зажимательных рук заставляют винт двигаться одновременно (скорость регулируется).Зажатый образец достигает установленной силы и останавливается встроенным датчиком давления зажима руки.
3) Сервосистема:
Когда сила сцепления двух рук трансмиссии достигает и останавливается, сервоуправляющая станция управляет серво для выполнения действий подъема, остановки,и падает через цепной привод перекрестной руки, и человек не может стоять с обеих сторон при тестировании.
4) Электрическая система управления:
5) Вся машина использует управление PLC для эффективного управления каждым действием станции.
6) Вся машина оснащена кабинетом управления для настройки крепления, скорости крепления, подъема и остановки.Режим испытания ручной или автоматической установки может быть выбран на панели шкафа управления.В ходе ручного испытания различные действия могут контролироваться вручную.В ходе автоматического испытания. , чтобы достичь последовательной работы каждого действия, обеспечить безопасность производства и работать в соответствии с ритмом
7) На панели шкафа управления установлена кнопка аварийной остановки.
8) Для обеспечения надежной работы всей машины основными компонентами являются импортные марки.
